민영산업 | 신소재사업부

(주)민영산업 신소재사업부 즐겨찾기 추가하기

HOME

제품소개

제품

CAP TIP

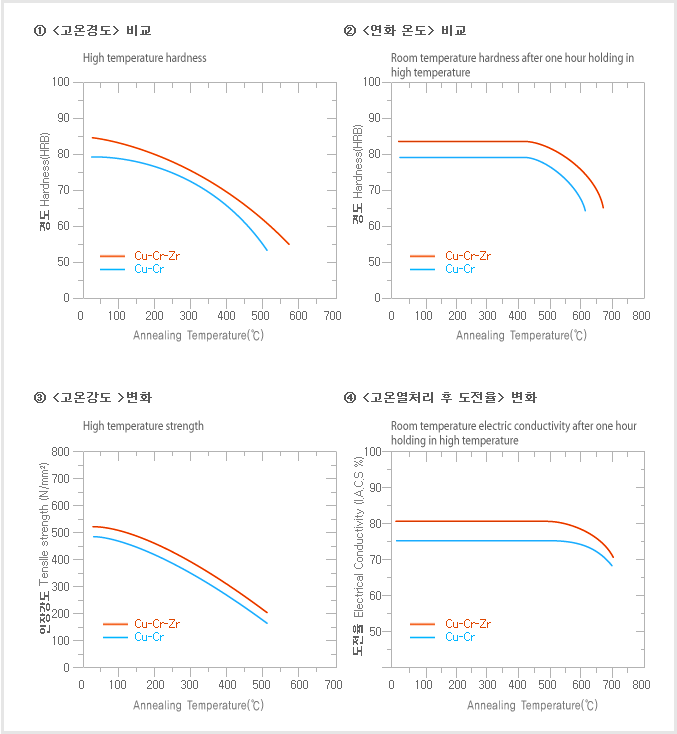

국내 최초로 Cu-Cr에 Zr을 첨가 하는 용해기술개발로 Cu-Cr-Zr 소재의 특성을 일정하게 유지하는 품질안정화를 실현하였으며, 당사의 Cap-Tip은 연화온도가 높고, 고온 경도 및 강도가 높으며, Cu·Cr·Zr 및 Cu·Zr 석출물 형성에 의한 내 아연 침식성이 향상 되어 냉연 강판 뿐 아니라 아연도 강판의 용접 시 소착(Sticking) 현상이 현저하게 감소하였으며, 용접수명이 기존의 제품보다 훨씬 더 길어 졌습니다.

ㆍMaterials : CuCr, CuCrZr
ㆍShapes : Male and Female

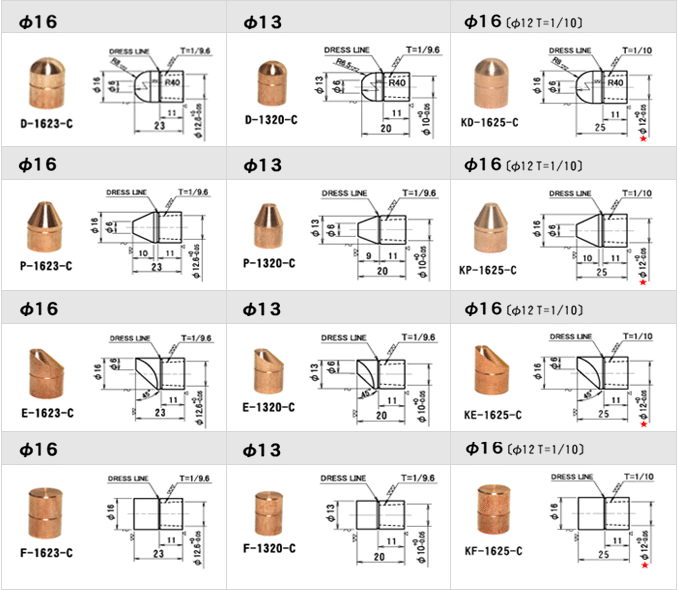

ㆍTypes : Dome, Edge, Round, Flat, Point and Bending Type

Lobe 결정과 수명 시험을 위한 용접 시험조건

1) 전극재료
---* Cu- 0.8wt.% Cr (Cu-Cr)
---* Cu - 0.8wt.% Cr - 0.1wt.%Zr(Cu-Cr-Zr)
2) 피용접물: 두께0.8mm 양면10~12 μ 전기아연 도금 강판
3) 가압시간(Squeeze Time): 25 cycle
4) 용접시간(Weld Time): 10 cycle
5) 유지시간(Hold time): 2 cycle
6) Off time: 35 cycle
7) Spot용접속도: 50 점/min

Lobe 시험결과

전극재료별	전극 Type	최소 Nugget 전류 (KA)	Sputter 발생 전류 (KA)	Sticking(소착) 전류 (KA)
Cu-Cr Cap-Tip	Φ16mm Dome	9.5	10.5	11.0
Cu-Cr-Zr Cap-Tip	Φ16mm Dome	10.1	11.1	12.5

수명시험 결과

전극재료	전극 Type	최소 Nugget 전류 (KA)	Sputter 발생 전류 (KA)	Sticking(소착) 전류 (KA)
Cu-Cr Cap-Tip	Φ16mm Dome	4.2	12	1200(소착)
Cu-Cr-Zr Cap-Tip	Φ16mm Dome	4.2	12.5	3100(소착)
